🌐 SOCKET 控制 - 控制端开源 (V3)

适用范围

本功能仅支持 郊狼脉冲主机 3.0。

📖 方案说明

SOCKET 控制允许 DG-LAB APP 通过 WebSocket 服务连接到第三方控制端。这是一个 N (APP) ↔ SOCKET ↔ N (第三方) 的中转方案，支持局域网或公网控制，便于多人互动。

项目架构

前端控制：负责逻辑控制、UI 展示、指令生成。
SOCKET 后端：负责 ID 关系绑定、数据转发。

📂 官方开源项目目录结构

/socket/BackEnd(Node): 后端代码 (Node.js)
- 部署指南: document.txt
/socket/FrontEnd(Html+Css+Js): 前端代码
- 部署指南: document.txt

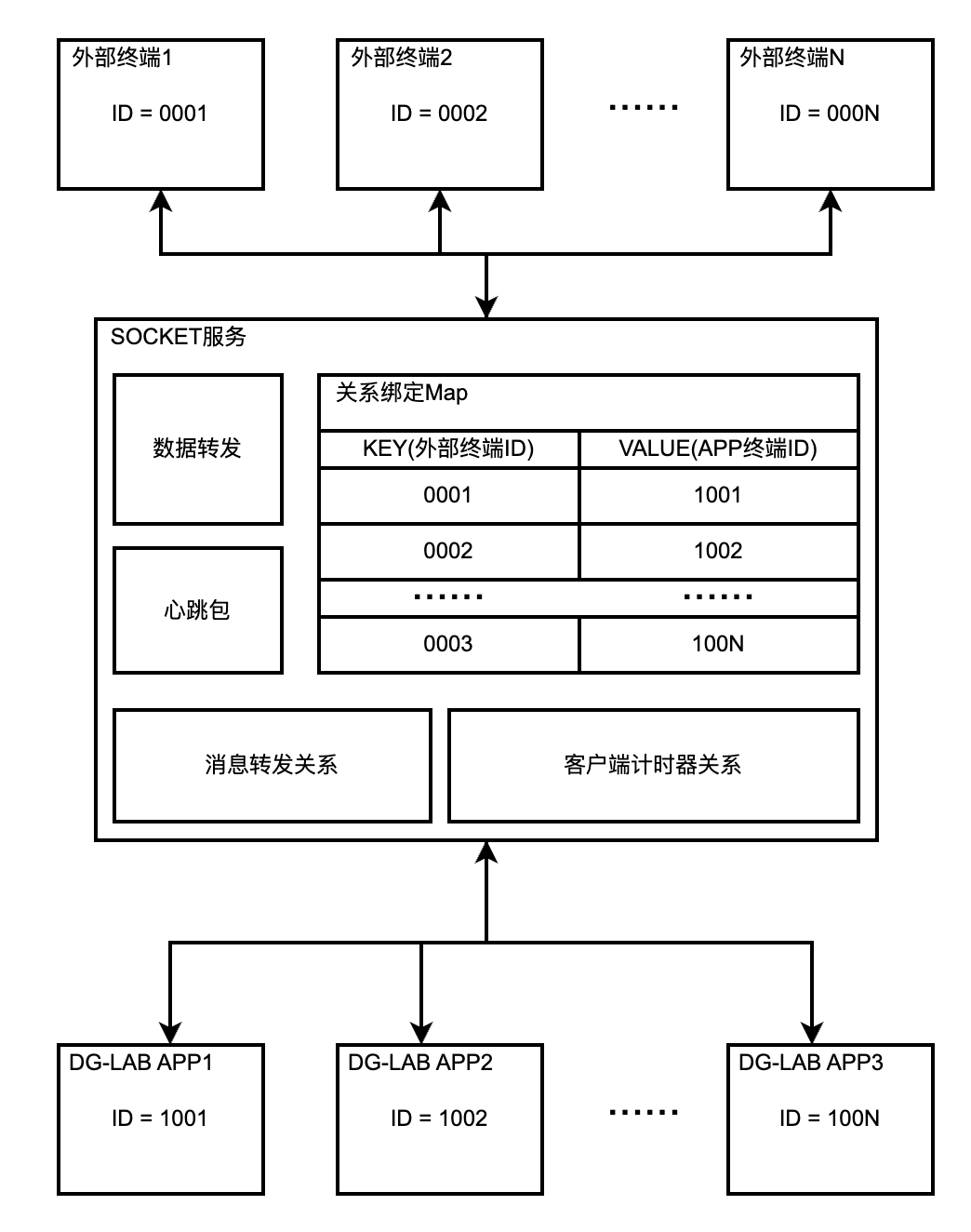

项目结构

连接交互流程

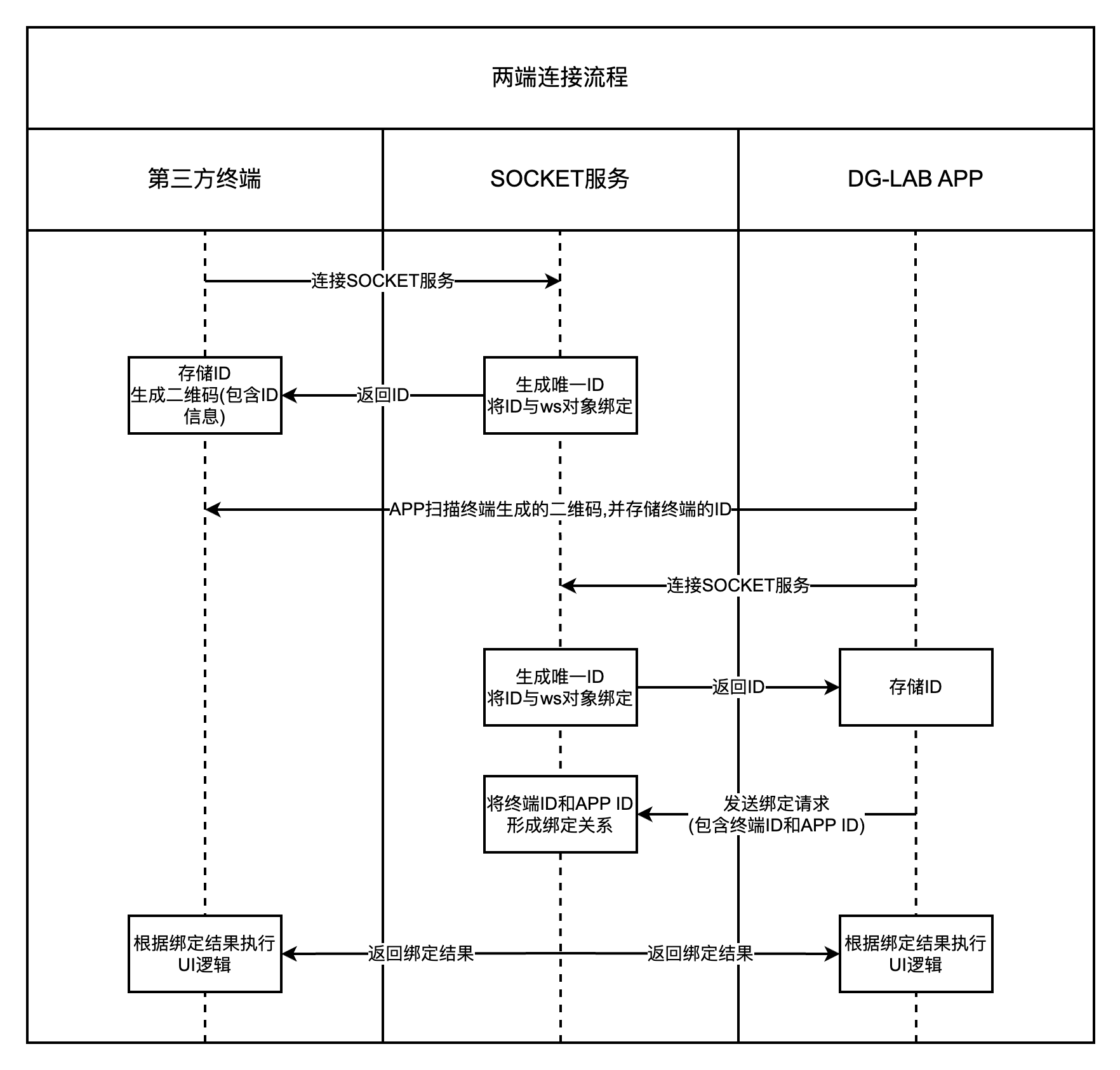

两端连接流程

sequenceDiagram
    participant T as 第三方终端 (Client)
    participant S as SOCKET 服务
    participant A as DG-LAB APP (Target)

    Note over T,A: 1. 建立连接
    T->>S: 建立 WebSocket 连接
    A->>S: 建立 WebSocket 连接
    S-->>T: 返回 ClientID
    S-->>A: 返回 ClientID (TargetID)

    Note over T,A: 2. 绑定关系
    A->>S: 发送 bind 指令 (含对方ID)
    S->>S: 建立映射关系
    S-->>T: 推送 bind 成功 (200)
    S-->>A: 推送 bind 成功 (200)

    Note over T,A: 3. 交互阶段
    T->>S: 发送控制指令 (msg)
    S->>A: 转发指令
    A-->>S: 反馈状态/心跳

📡 通用通信协议 (JSON)

所有数据交互均采用 JSON 格式。

基础数据结构

json

{
  "type": "xxx",
  "clientId": "发送方ID",
  "targetId": "接收方ID",
  "message": "内容负载"
}

约束条件

长度限制：JSON 字符串最大长度 1950，超出将被丢弃。
字段要求：除 SOCKET 返回 ID 阶段外，所有指令必须包含上述 4 个 Key，且 Value 不可为空。
ID 规范：推荐使用 UUID v4 (32位) 确保唯一性。

消息类型 (type) 定义

Type	含义	说明
`heartbeat`	心跳包	保持长连接活跃
`bind`	关系绑定	建立终端与 APP 的配对
`msg`	业务消息	包含波形、强度、反馈等核心指令
`break`	断开连接	主动断开通知
`error`	服务错误	异常情况反馈

🔗 绑定流程详解

1. 获取身份 (ID)

客户端/APP 连接 Socket 后，服务器会立即下发身份 ID。

json

// Server -> Client/APP
{
  "type": "bind",
  "clientId": "xxxx-xxxx-xxxx-xxxx", // 服务器分配的唯一ID
  "targetId": "",
  "message": "targetId"              // 标识这是一个ID分配消息
}

2. 发起绑定 (APP端操作)

APP 扫描终端二维码获得终端 ID 后，向服务器发起绑定请求。

json

// APP -> Server
{
  "type": "bind",
  "clientId": "终端ID (二维码获取)",
  "targetId": "APP ID (自身)",
  "message": "DGLAB"
}

3. 绑定确认

服务器向双方广播绑定结果。

json

// Server -> Client & APP
{
  "type": "bind",
  "clientId": "终端ID",
  "targetId": "APP ID",
  "message": "200" // 200 表示成功
}

📤 状态同步 (APP ➔ 第三方)

当 APP 端调整强度或修改上限时，会推送状态给第三方。

json

{
  "type": "msg",
  "clientId": "APP ID",
  "targetId": "终端ID",
  "message": "strength-11+7+100+35"
}

Message 解析： strength-A强度+B强度+A上限+B上限

示例解释：
- A通道强度: 11 (上限 100)
- B通道强度: 7 (上限 35)

📥 核心控制指令 (第三方 ➔ APP)

格式严格

所有指令必须严格按照下述格式拼接字符串，非法指令将被 APP 直接丢弃。

1. 强度控制

json

{
  "type": "msg",
  ...
  "message": "strength-1+1+5"
}

Message 格式： strength-{通道}+{模式}+{数值}

字段	值	含义
通道	`1`	A 通道
	`2`	B 通道
模式	`0`	减少强度
	`1`	增加强度
	`2`	设置为指定值
数值	`0-200`	变化的量或目标值

示例：

strength-1+1+5：A 通道强度增加 5
strength-2+2+0：B 通道强度归零
strength-2+0+20：B 通道强度减少 20
strength-1+2+35：A 通道强度设定为 35

2. 波形输出

json

{
  "type": "msg",
  ...
  "message": "pulse-A:[\"0900000000640064\", \"0900000000640064\", ...]"
}

Message 格式： pulse-{通道}:{JSON数组字符串}

通道：A 或 B。
数据：必须是 V3 蓝牙协议中定义的 8 字节 HEX 字符串。
限制：数组最大长度 100 (约 10秒)。
队列：APP 内部缓冲队列最大 500 条。

发送策略

每条 HEX 数据代表 100ms。为防止网络延迟造成卡顿，建议发送频率略快于播放时长（例如每 0.9秒发送 10条数据）。

3. 清空队列

紧急停止或切换模式时使用。

json

{
  "type": "msg",
  ...
  "message": "clear-1"
}

clear-1: 清空 A 通道
clear-2: 清空 B 通道

时序注意

清空指令后，建议等待少量时间再发送新波形，防止网络乱序导致“先收到了波形，后收到了清空”。

4. 按钮反馈 (APP ➔ 第三方)

当用户点击 APP 内的图形按钮时触发。

json

{
  "type": "msg",
  ...
  "message": "feedback-0"
}

0~4: A 通道的 5 个按钮。
5~9: B 通道的 5 个按钮。

📱 二维码生成规范

为了让 APP 能够识别并连接，二维码内容必须严格符合以下格式：

https://www.dungeon-lab.com/app-download.php#DGLAB-SOCKET#wss://ws.dungeon-lab.cn/xxxx-xxxx

结构拆解：

下载页头：https://www.dungeon-lab.com/app-download.php
分隔符：#
协议标签：DGLAB-SOCKET
分隔符：#
完整Socket地址：wss://ws.dungeon-lab.cn/{终端ID}

严禁修改

必须且仅能包含两个 # 分隔符。
Socket 地址中，域名与 ID 之间不得添加额外路径（如 /socket/）。
不得添加任何额外的空格或参数。

🛠️ 附录

错误码定义

Code	描述	原因排查
200	成功	一切正常
209	对方已断开	APP 或网页端关闭
210	无效 ClientID	二维码中未包含 ID
211	绑定超时	连接成功但服务器未下发 ID
400	ID 被占用	该 ID 已有其他连接
401	目标不存在	尝试绑定的 TargetID 离线
402	未绑定	双方未建立绑定关系就发送消息
403	格式错误	发送的不是 JSON 对象
404	找不到收信人	对方可能掉线
405	消息过长	Message 超过 1950 字符
500	服务器异常	后端服务错误

🧩 参考：官方前端代码的特殊协议

如果你直接使用官方提供的 FrontEnd(Html+Css+Js) 代码，前端 JS 与 Node 后端之间的通信格式与上述标准协议略有不同（后端会帮你转换）：

1. 强度操作

message: 必须为 'set channel'
channel: 1(A) 或 2(B)
type:
- 1: 减少 (strength 强制为 1)
- 2: 增加 (strength 强制为 1)
- 3: 归零
- 4: 指定值
strength: 数值

2. 波形数据

type: 'clientMsg'
message: A 通道 HEX 数组 JSON
message2: B 通道 HEX 数组 JSON
time1 / time2: 持续时长
注：后端默认以 200ms 间隔下发

3. 清空队列

type: 'msg'
message: 'clear-1' 或 'clear-2'
