🔋 外部电压检测的解释与使用示例（爪印无线按钮传感器）

⚠️ 进阶功能提示

外部电压检测触发属于实验性功能（Playground Feature），专为具有一定动手能力的极客玩家设计。 所需工具：万用表、导线、Type-C 数据线 (C-C)、电位器 (最大阻值约 20KΩ)、绝缘胶带。

📝 基础原理

该功能利用主控芯片的 ADC（模数转换） 特性，通过检测 Type-C 接口 CC1 引脚 上的电压变化来触发事件。

核心参数

参数项	规格说明
信号引脚	Type-C 接口的 CC1 引脚 (经分压后接入 ADC)
检测量程	0V ~ 2.1V
分辨率	分 30 档，每档约 0.07V
测量误差	±5%
耐压极限	Max 3.0V (超过此值可能损坏硬件)

安全警告

1. 严禁充电：在使用此功能时，绝对不要对设备进行充电。
2. 注意极性：接线前务必使用万用表检查正负极，接反可能导致设备损坏。
3. 模拟 vs 数字：虽然支持模拟电压检测，但由于干扰存在，强烈建议将其作为“数字开关量”使用（即只检测 高/低 电平跳变），稳定性最佳。

⚙️ 电压检测模式设计

在 APP 中可选择两种检测电路模式，根据你的传感器类型选择：

1. 高电平模式（默认 / 推荐）

• 原理：启用内部上拉电阻（10KΩ 上拉至电源，4.8KΩ 下拉至地）。悬空时电压约 1V。
• 适用场景：无源器件。如：机械开关、可变电阻（电位器）、光敏电阻等。
• 接线：只需在 CC1 和 GND 之间接入电阻或开关，无需外部电源。

2. 高阻态模式

• 原理：无内部上拉，仅保留 4.8KΩ 下拉接地。
• 适用场景：有源器件。如：硅光电池、手摇发电机、干电池组。
• 接线：外部电压源正极接 CC1，负极接 GND。
  • 注意：若外部电压高于 2.1V，必须自行串联分压电阻，并加装钳位电路保护接口。

🔌 硬件连接指南

线材改造

推荐使用标准的 Type-C (C-C) 线缆进行剪断改造。

寻找 CC1 引脚 (关键步骤)

Type-C 接口支持正反插，但按键只检测 CC1。 由于线芯颜色无统一标准，必须使用万用表测量：

1. 设备准备：将按钮传感器设为“旅行状态”（指示灯熄灭，不响应按压）。
2. 插入线缆：将剪断后的 Type-C 线插入按钮。
3. 测量阻值：
   • 将万用表调至 电阻档 (Ω)。
   • 一支表笔接 GND（通常是黑色粗线或金属屏蔽层）。
   • 另一支表笔依次测试其余细线。
4. 判定：
   • 若测得阻值约 4.6 kΩ 🟢 → 找到了，这就是 CC1。
   • 若测得阻值约 5.1 kΩ 🔴 → 这是 CC2（仅用于供电识别）。
   • 解决方法：拔出 Type-C 插头，翻转 180度 反向插入，再次测量，原本的 5.1kΩ 线会变为 4.6kΩ。

创意玩法参考

利用此接口，你可以接入各种传感器实现自动控制：

• 声控：接入驻极体麦克风模块。
• 光控：接入光敏电阻（天黑/开灯触发）。
• 动能：接入仓鼠跑轮上的小马达。
• 触摸：接入自制的铜箔触摸开关。

---

🧪 Demo：电位器控制强度

建议在正式 DIY 复杂传感器前，先按照本 Demo 跑通流程。

1. 硬件制作

• 材料：电位器 x1，剪断的 Type-C 线 x1。
• 接线：
  • 找出 Type-C 线的 CC1 和 GND（参考上文测量法）。
  • 电位器中间引脚（抽头）接 CC1。
  • 电位器任一侧引脚接 GND。
  • 做好绝缘处理。

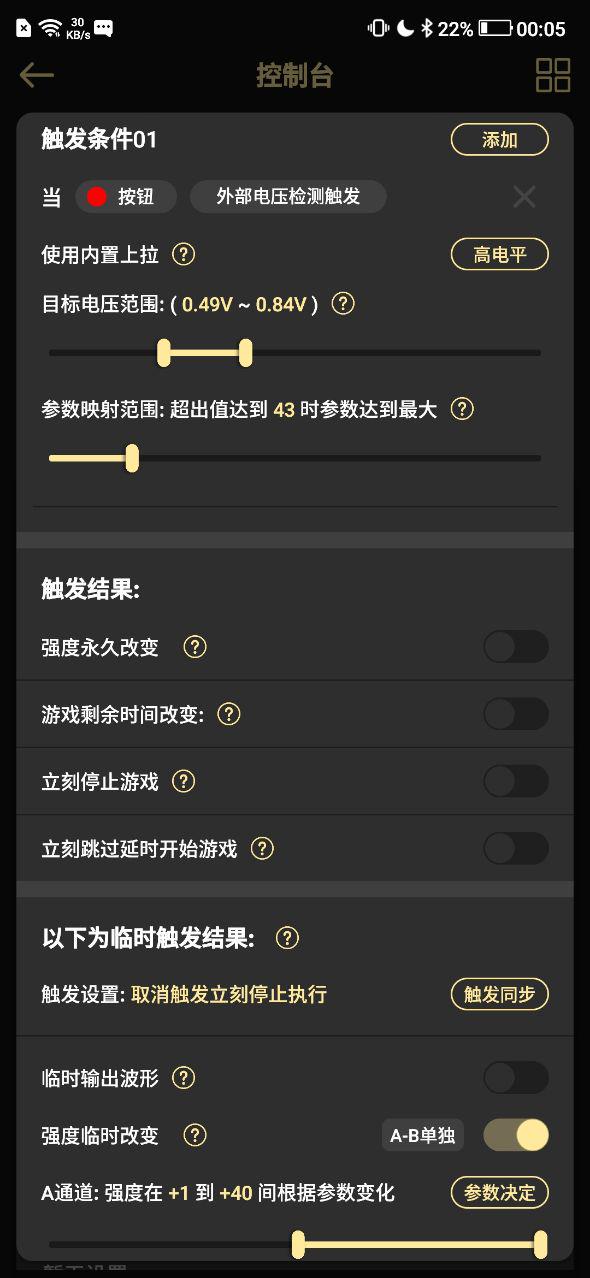

2. APP 设置

1. 连接设备：确保按钮已绑定，APP 中眼灯颜色同步。
2. 添加玩法：在功能列表中选择“外部电压检测触发”。
3. 参数配置：
   • 测量模式：高电平模式（利用内部供电）。
   • 目标电压范围：例如 0.49V ~ 0.84V。
     • 注：20KΩ 电位器在此模式下最大分压约 0.92V。
   • 参数映射：设置 0.35V (对应旧版数值 43)。
   • 触发动作：强度临时改变 -> 参数决定 -> 范围 +1 ~ +40。

3. 效果测试

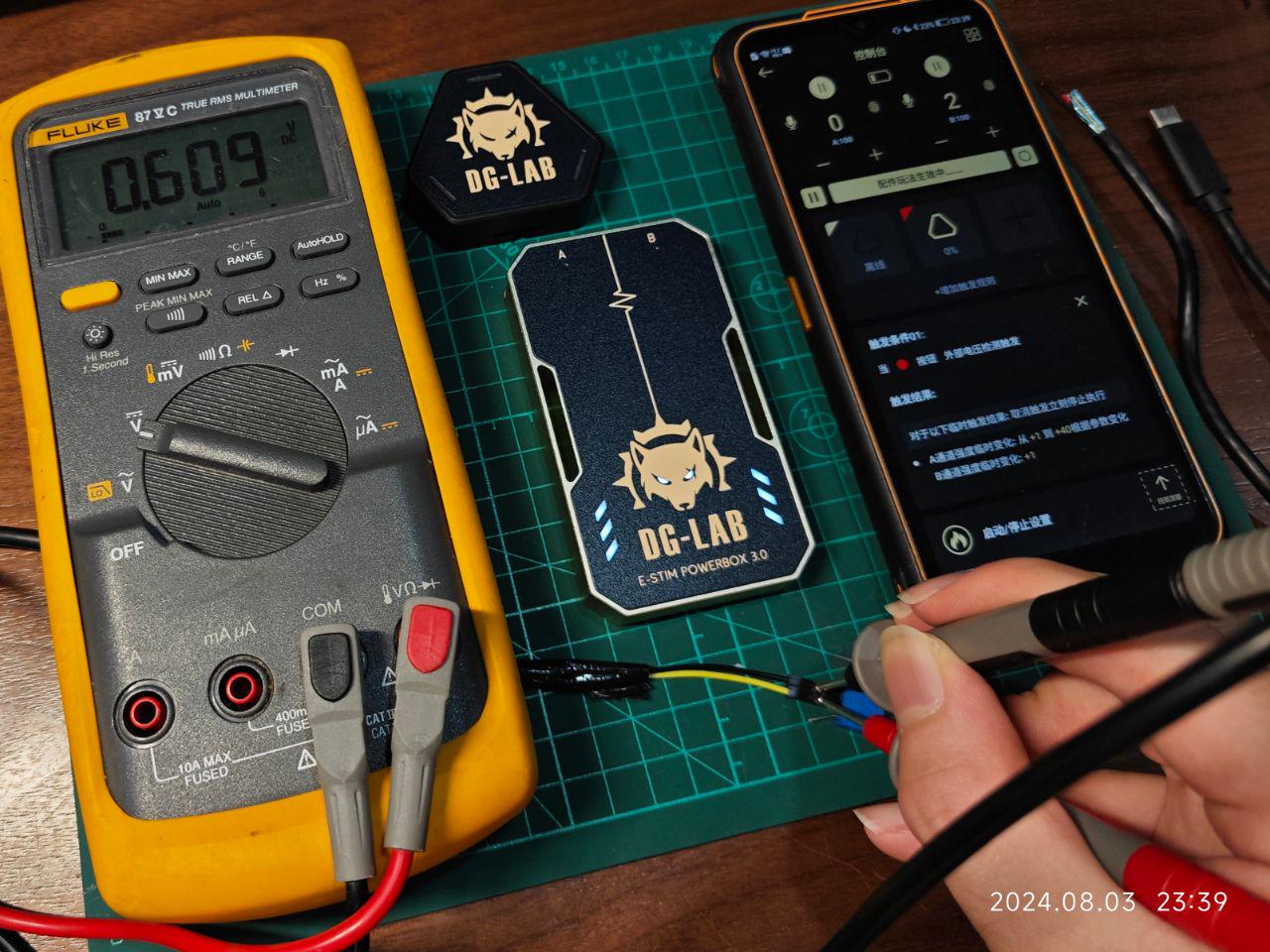

启动通道输出，缓慢旋转电位器：

• 未触发区：电压在目标范围外，无变化。
• 触发区：电压进入 0.49V ~ 0.84V。
• 动态反馈：随着电压值偏离目标范围中心的程度，强度会自动增加（0 -> 40 -> 0）。
